貼片機吸嘴型號大全和貼片機吸嘴工作原理介紹
貼片機吸嘴型號大全和貼片機吸嘴工作原理介紹
SMT貼片機也稱作貼裝機，貼片機是由機架、傳動系統、視覺系統、計算機程序和硬件組成的技術綜合設備，貼片機用于將電子元件貼裝到pcb（電路板）的電子加工設備，我們所用到的電子設備里面的主板上面密密麻麻的電子元件，都是經過貼片機貼裝然后回流焊接而制成，那么電子元件是怎么通過貼片機貼裝的呢？貼片機有一個非常重要的組成部分叫做吸嘴，英文名稱為nozzle，貼片機的貼裝頭就像我們的手臂，而筷子就好比吸嘴，下面托普科小編為大家介紹下吸嘴這塊的知識。
貼片機通過飛達也稱供料器，將電子元件供給給貼裝頭，貼裝頭上面布滿各種大小和形狀的吸嘴，用來吸取不同的電子物料，如果將貼片機貼裝比喻人吃飯，那么飛達就好比碗，吸嘴好比筷子或湯勺，貼裝頭好比人的手筆，貼片機通過這三個部件完成貼裝工作。
不同品牌不同型號的貼片機的吸嘴數量是不同的，但大體分為以下類型

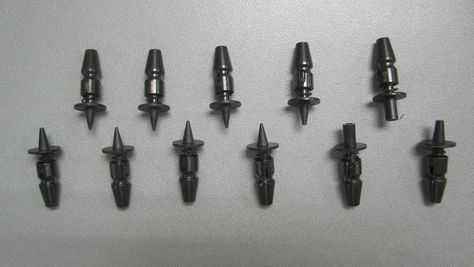

吸嘴分類:高速頭和泛用頭
1.高速頭主要用于吸取比較小的元件：比如0201,0402
2.泛用頭主要吸取比較大的元件或者一些異性元件，泛用頭的貼裝速度一般比較慢

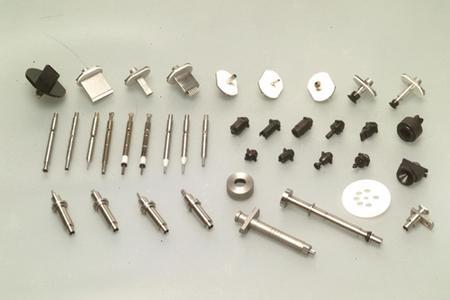

吸嘴形狀：
吸嘴形狀有方孔、圓通、V槽
訂做的吸嘴，根據電子元件料的形狀，選擇平整的吸著點，做成伸長的吸嘴，伸進料的凹槽面吸取，根據料的邊緣，做成回字型，兩端用平面，中間不規則
吸嘴材質：
1.鎢鋼吸嘴：鎢鋼吸嘴結實，耐用，但是易發白，發白了就用油性筆涂，還可以繼續用。
2.陶瓷吸嘴：陶瓷吸嘴永不發白，但是很脆，易斷裂。小心使用可以避免或減少斷裂發生。
3.鉆石鋼吸嘴：結實、好用、永不發白，但是特別貴，性價比不高。
4.膠頭吸嘴：當料的表面不平整或料有粘性時，適合選用膠頭吸嘴，但是膠頭吸嘴壽命不長，建議訂膠頭吸嘴時，多買些膠嘴頭備用，當嘴頭磨損了時，可以直接自己換上膠嘴頭就可
貼片機吸嘴工作原理
貼片機吸嘴采用視覺對中系統
視覺對中系統運用數字圖像處理技術，當貼裝頭上的吸嘴吸取元件后，再移到貼片位置的過程中，由固定在貼裝頭上或固定在機身某個位置上的相機獲取圖像，貼片機吸嘴通過影像探測元件的光密度分布，這些光密度以數字形式經過相機上許多細小精密的光敏元件組成的CCD光耦陣列，輸出0～255級的灰度值。灰度值和光密度成正比，灰度值越大，則數字化圖像越清晰。數字化信息經存儲、編碼、放大、整理和分析，將結果反饋到控制單元，并把處理結果輸出到伺服系統中去調整補償元件吸取的位置偏差，最后完成貼片操作。
